Ringkasan

Pemesinan Horizontal CNC dirancang untuk pemesinan-presisi tinggi dan-efisiensi tinggi pada komponen logam dalam lingkungan produksi batch.

Hal ini memungkinkan pemesinan-multi muka dalam satu penyiapan melalui meja putar sumbu B-, mengurangi operasi penjepitan ulang dan meningkatkan konsistensi dimensi.

Mesin ini cocok untuk penggunaan industri berkelanjutan yang memerlukan stabilitas, pengulangan, dan efisiensi produksi.

Spesifikasi Produk

(Kapasitas pemesinan horizontal dan batas benda kerja kami)
Tipe Mesin	Pusat Permesinan Horisontal CNC
Diameter Benda Kerja Maksimum	600–1200mm
Panjang Benda Kerja Maksimum	500–2000mm
Lubang Spindel	Ø 70–250mm
Kecepatan Spindel	30–4500 rpm
Menara Alat	8–12 posisi (BMT atau VDI opsional)
Kapasitas Berat Benda Kerja	500–3000kg
Tegangan & Daya	380V / 50Hz / 3 Fase

Parameter Teknis

Parameter	Spesifikasi
Akurasi Posisi	±0,008mm
Pengulangan	±0,005mm
Tingkat Lintasan Cepat	20–30 m/mnt
Tenaga Motor Spindel	15–45kW
Sistem CNC	Fanuc / Siemens / GSK
Sistem Pendingin	Pendingin-tekanan tinggi

Konfigurasi Standar

(Peralatan canggih yang mendukung lini produksi kami)
●Sistem CNC: FANUC 0i-MF PLUS
●BT50-190-6000 Unit Spindel Berpenggerak Sabuk (Torsi tinggi untuk milling tugas berat)
●Pengubah Alat Robot 30T (Untuk-pemrosesan batch otomatis berkecepatan tinggi)
●Pendinginan Air Benda Kerja, Bintang-Semprotan Atas
●Konveyor Chip Spiral Dua Sisi-(Memastikan gravitasi yang efisien-bantuan evakuasi chip)
●Tri-Warna Terang, Terang Kerja
●Senjata Air dan Udara
●Perlindungan Eksterior Tertutup Sepenuhnya
●Catatan: Untuk detail parameter konfigurasi, lihat Perjanjian Teknis.

Keuntungan Manufaktur Inti

Gravitasi alami membersihkan serpihan dengan bebas selama penggilingan, sehingga mengurangi goresan permukaan dan keausan pahat akibat-pemotongan ulang.

Meja putar sumbu B-memungkinkan pemesinan multi-wajah dalam satu penyiapan untuk mempertahankan toleransi geometrik yang ketat.

Pengubah palet ganda (APC) mendukung bongkar muat berkelanjutan, meminimalkan waktu henti spindel alat berat, dan meningkatkan hasil produksi keseluruhan hingga 30%.

Unit spindel BT50{0}}torsi tinggi menghasilkan kinerja pemotongan yang stabil dan andal serta distribusi torsi yang sangat baik untuk paduan keras.

Desain struktural yang kaku menyerap getaran pemotongan untuk memastikan kontrol dimensi yang konsisten dan permukaan akhir yang halus.

Aplikasi & Komponen Mesin

Pusat Pemesinan Horisontal CNC 4-Sumbu kami banyak digunakan dalam industri-tugas berat dan presisi tinggi:
Otomotif:Blok mesin, kotak transmisi, dan rumah pompa.

Luar Angkasa & Pertahanan:Braket struktural, badan katup, dan elemen paduan khusus yang kompleks.

Mesin Berat:Katup hidrolik, suku cadang mesin pertanian, dan cetakan besar.

Jaminan Kualitas & Logistik Internasional

Kami memitigasi risiko impor melalui sistem kontrol kualitas{0}loop tertutup yang ketat:
Dalam-Inspeksi Proses (IPQC):Inspeksi Artikel Pertama (FAI) dikombinasikan dengan pemeriksaan dimensi setiap jam selama produksi.

Verifikasi Akhir (OQC):Pengujian Mesin Pengukur Koordinat (CMM), pengujian kekasaran, dan{0}}pengukuran udara. Laporan pengukuran CMM lengkap dikirimkan bersama setiap batch.

Ekspor-Kemasan Siap Pakai:Pengaplikasian oli anti karat, pembungkus gelembung tertutup vakum individual, dan kemasan kotak kayu lapis bebas fumigasi tugas berat yang cocok untuk angkutan laut dan udara jarak jauh.

Kekuatan Manufaktur

Sertifikasi:ISO 9001:2015 (Kualitas), ISO 14001:2015 (Lingkungan), ISO 45001:2018 (Kesehatan & Keselamatan).

Rekam Jejak Global:Rantai pasokan yang terbukti di Eropa, Amerika, Turki, Rusia, Asia Tenggara, dan Amerika Latin sejak tahun 2020.

Kapasitas Produksi:Dilengkapi dengan Pusat Permesinan Horizontal (HMC) canggih yang dilengkapi Pengubah Palet Otomatis (APC) untuk produksi berkelanjutan 24/7.

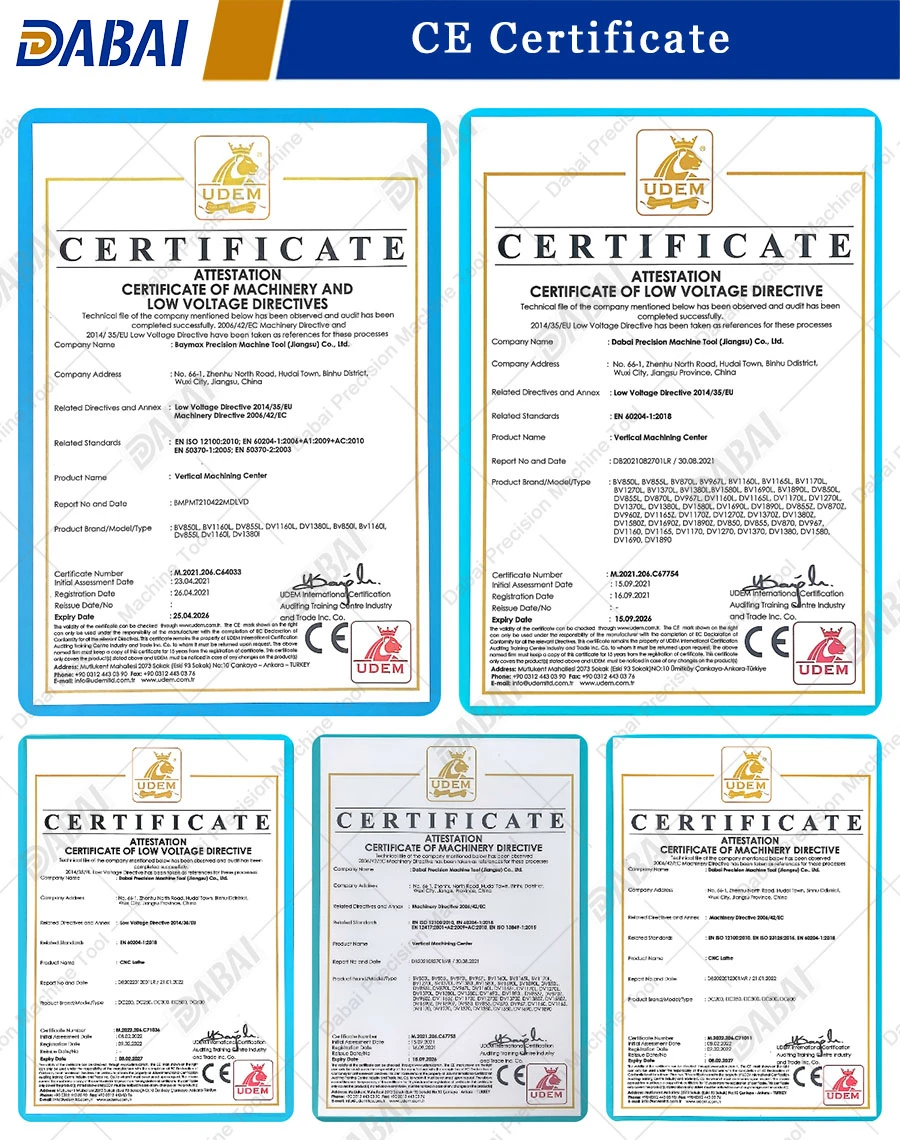

CE-Certificate

Packing-And-Delivery

Workshop

Pertanyaan Umum

T: Berapa akurasi pemesinan mesin ini?

J: Akurasi pemosisian standar adalah ±0,008 mm, dengan kemampuan pengulangan ±0,005 mm dalam kondisi pengujian terkontrol. Kinerja akhir di-lokasi bergantung pada stabilitas pondasi dan suhu sekitar.

T: Apakah mesin ini cocok untuk-produksi batch bervolume tinggi?

J: Ya. Dirancang untuk penggunaan industri 24/7, sistem 4 sumbu yang dipadukan dengan Pengubah Palet Otomatis (APC) meminimalkan waktu henti spindel dan memaksimalkan hasil produksi volume.

T: Bagaimana Anda menjamin stabilitas mesin sebelum pengiriman?

J: Setiap unit menjalani pengujian pra{0}}pengiriman yang ketat, termasuk pengujian terus menerus selama 72 jam, kalibrasi interferometer laser, dan verifikasi uji coba pemotongan logam yang sebenarnya.

T: Sertifikasi mutu apa yang Anda miliki?

J: Fasilitas manufaktur dan sistem manajemen kami sepenuhnya tersertifikasi berdasarkan standar ISO 9001 (Kualitas), ISO 14001 (Lingkungan), dan ISO 45001 (Kesehatan & Keselamatan).

T: Dapatkah mesin disesuaikan untuk suku cadang tertentu?

J: Ya. Kami mendukung ukuran meja khusus, kapasitas alat yang diperluas (40T/60T), kecepatan spindel lebih tinggi, dan integrasi probe Renishaw. Hubungi teknisi kami dengan cetak biru Anda untuk penilaian teknis gratis.
